Produktdetails:
Zahlung und Versand AGB:
|

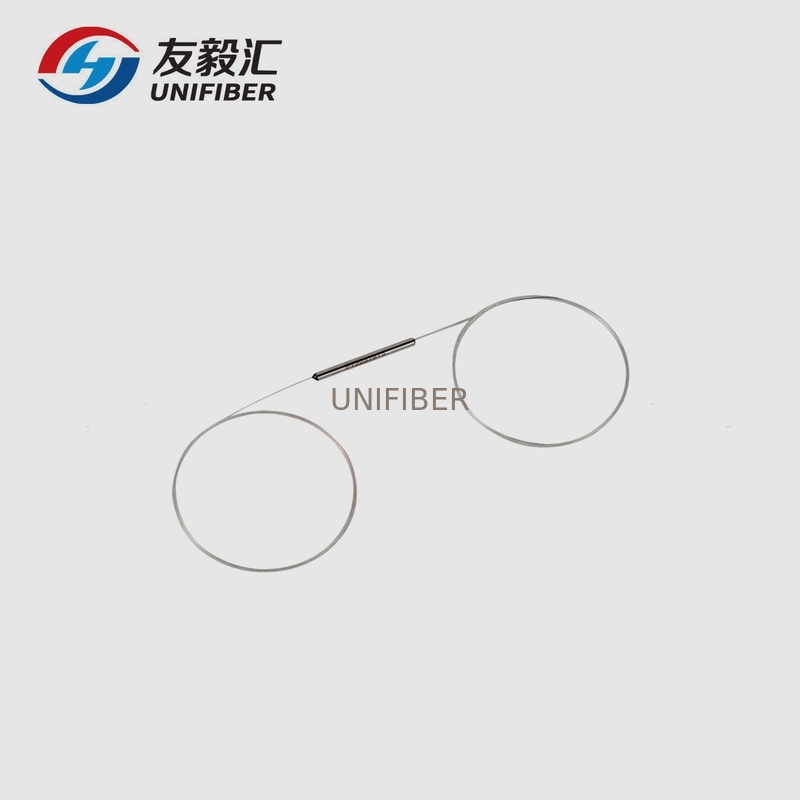

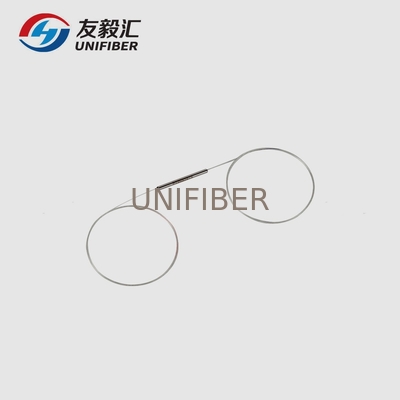

Erzeugnis: | 1x2 PM-Faser-Kopplungen | Kopplungsverhältnis: | 50/50% |
---|---|---|---|
Faser: | Panda-PM-Fasern | Richtwirkung: | >50db |
ER: | >20dB | Größe: | 3 × 54 mm |
Leistung
Parameter | Spezifikation | |
Wellenlänge des Kanals (nm) | 1310, 1550 | |
Abstand zwischen den Kanälen (nm) | ±15 | |
Einsetzungsverlust (dB) | 50/50 | ≤ 3.8 |
30/70 | ≤ 6,1/2.3 | |
20/80 | ≤ 8,1/1.7 | |
10/90 | ≤ 11,5/1.2 | |
5/95 | ≤ 14,5/0.9 | |
3/97 | ≤ 17,1/0.6 | |
2/98 | ≤ 18,5/0.5 | |
1/99 | ≤ 22,0/0.45 | |
ER (dB) | Für CR>10% Hafen | > 20 |
Für 10% ≥ CR> 1% | >18 | |
Für CR≤1% Hafen | ||
Richtbarkeit (dB) | > 50 | |
Rückkehrverlust (dB) | > 50 | |
Höchstbetriebsleistung (Mw) | 500 | |
Betriebstemperatur (°C) | -5 ~ +75 | |
Speichertemperatur (°C) | -40 ~ +85 | |
Art der Faser | Panda-PM-Fasern | |
Abmessungen Φ×L(mm) | 3×54 oder angepasst |
1) Die Spezifikationen sind ohne Steckverbinder. Für Geräte mit Steckverbinder sollte die IL 0,3 dB höher und die ER 2 dB niedriger sein.
2) Für die Einrichtung, die Steckverbinder hinzufügt, richtet sich der Schlüssel nach der langsamen Achse, wenn keine besonderen Anforderungen gestellt werden.
Bestellinformationen
X | X | X | X | X | X | XX | X |
Modus | Zulassung | Wellenlänge | Hafen | Art der Faser | Paket | Verhältnis | Ein-/Aus-Anschluss |
1=Polarisierungskopplung zur Aufrechterhaltung |
P Eine |
1=1550 2=1310 |
1 ist gleich 1x2. 2 ist gleich 2x2.
|
1=Bare Faser 2=900um Löse Röhre 3 = 2 mm Kabel 4 = 3 mm Kabel |
1 ist 3x54 2 = 3x60 3=90x20x10 4=100x80x10
|
01=1/99 02=2/98 03=3/97 05=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50 = 50/50 |
0=Nichts 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Geben Sie an |
