| Operations-Wellenlänge: | Gitter IFU 100GHz | Faser-Art: | 250um entblößen loses Rohr der Faser 0.9/2.0/3.0mm |
|---|---|---|---|
| Faser-Länge: | 1m oder besonders angefertigt | In-/Outverbindungsstück: | ST. FC SC-LC |
| Zahl von Kanälen: | 4/8/16CH | 1. Kanal: | C21 C22 C23… C59 C60 C61 |
| Konfiguration: | Mux/Demux | Pakete: | ABS boxen, LGX-Kassette, das angebrachte Gestell |
| Hervorheben: | Athermale AWG-Lehre Moudele,Mehrfachkoppler DWDM Mux Demux |
||

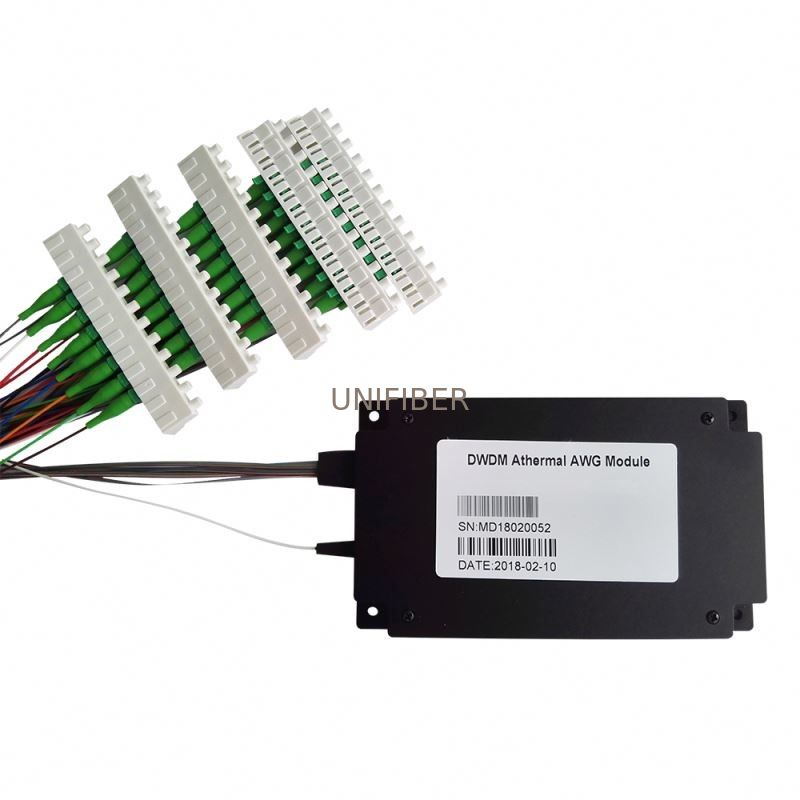

Kompakte Größe 100GHZ athermale Modul AWG-Lehre DWDM (AAWG) ABS 40CH packen flache oberste einzelne Faser Mux Demux für PON-Netze ein
Athermale AWG-Lehre (gekleidetes Wellenleiter-Gitter) ist ein leistungsstarkes Gerät DWDM mux/demux, das auf 100GHz Kanalabstand ohne den Bedarf an der Temperaturstabilisierung funktioniert. Die planaren verarbeiteten Silikon-aufsilikonchips enthalten gekleidete Kanalwellenleiter, um mehrfache Wellenlängen zu trennen oder zu kombinieren. Athermale AWG-Lehre s dürfen von DWDM-Signalen über einem breiten Betriebstemperaturbereich, ohne den Bedarf am Heizungs-Antrieb und an der Überwachungselektronik multiplexen und entmultiplexieren. Dieses niedrige Einfügungsdämpfung AWG-Lehreangebots, ausgezeichnete Kanalisolierung, Leichtigkeit der Faser behandelnd und langfristige Zuverlässigkeit in einem kompakten Paket.
Eigenschaften:
MUX-/DEMUXfunktionalität
Kompaktes Paket
Mehrkanalzahl
Telcordia GR-1209/1221 konform
Athermaler Entwurf, elektrische Leistung wird nicht angefordert
Niedrige Einfügungsdämpfung, niedrige PDL, hohe Kanal-Isolierung
Anwendungen:
DWDM-Getriebe
Metro-Bereichs-Netze
Fernnetze
PON-Netze
Bausteine für ROADM
Bausteine für VMUX
| Parameter | Einheit | Gaußsch | Flach | |
| Kanal-Wellenlänge (Nanometer) | Nanometer | IFU 100 Gigahertz-Gitter | ||
| Zahl von Kanälen | - | 16,32,40,48 oder anderes | ||
| Wellenlängen-Genauigkeit (Nanometer) | Nanometer | ± 0,05 | ||
| Einfügungsdämpfung (DB) | DB | < 4=""> | < 6=""> | |
| Kanaldurchlassbereich (@-1dB Bandbreite) | Nanometer | > 0,2 | > 0,3 | |
| Kanaldurchlassbereich (@-3dB Bandbreite) | Nanometer | > 0,4 | > 0,5 | |
| Gesamtübersprechen (DB) | DB | > 20 | > 23 | |
| Kanal-Kräuselung (DB) | DB | < 0=""> | ||
| Isolierung (DB) | Angrenzend | DB | > 25 | |
| Nicht-angrenzend | DB | > 30 | ||
| Max. Uniformity | DB | 1,2 | ||
| Chromatische Streuung | ps/nm | -20~+20 | ||
| Verlust Max. Polarization Dependent | DB | 0,5 | ||
| Streuung Max. Polarization Mode | ps | 0,5 | ||
| Min. Directivity | DB | > 50 | ||
| Min. Rückflussdämpfung | DB | > 45 | ||
| Höchstleistungs-Behandlung | mW | 300 | ||
| Faserart | - | SMF-28e oder anderes | ||
| Betriebstemperatur | °C | -5 ~+70 | ||
| Lagertemperatur | °C | -40 ~+85 | ||
| Maß | Millimeter | L120 x W70 x H12 | ||
| 19" Berg des Gestells 1U: 431.5*250*44 | ||||
Anmerkung:
1.All die oben genannten Daten schließt nicht Verbindungsstücke mit ein.
2.For weitere Einzelheiten, treten bitte mit unseren Verkäufen in Verbindung.
