5V, das mechanischen Faser-Optikschalter des Steuer1x4 1x8 verriegelt

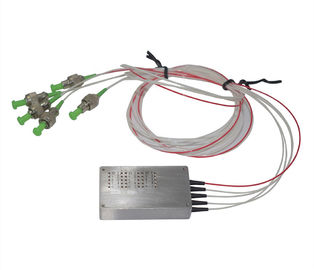

Großes Bild : 5V, das mechanischen Faser-Optikschalter des Steuer1x4 1x8 verriegelt

Produktdetails:

Herkunftsort:	CHINA
Markenname:	UNIFIBER-OEM
Zertifizierung:	ROHS
Modellnummer:	1xN

Zahlung und Versand AGB:

Min Bestellmenge:	1pcs
Preis:	Verhandlungsfähig
Verpackung Informationen:	einzelnes Paket
Lieferzeit:	3~5 Werktage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	500PCS/DAY

Kontakt

Ausführliche Produkt-Beschreibung

Spannung:	3V 5V	Steuermodell:	Verriegeln oder Nicht-Verriegeln
Faser-Art:	Inspektion oder Millimeter	Faserdurchmesser:	250um 900um oder 2.0/3.0mm
Wellenlänge:	850nm 1310nm 1490nm 1550nm .....	Verbindungsstück:	ST. FC SC-LC…
Hervorheben:	mechanischer Optikschalter 1x8 , Verriegeln des Steuermechanischen Schalters

mechanischer Faser-Optikschalter 5V 1x4 1x8, der Steuerung 1550nm verriegelt

schließt mechanischer Optikschalter der Faser-1xN optische Kanäle an, indem er ein ankommendes optisches Signal in vorgewählt Faser, auszugeben umadressiert. Dieses ist unter Verwendung einer Opto-mechanischen Konfiguration des schwebenden Patentes erzielt und aktiviert über ein elektrisches Steuersignal. Die mechanische Operation bietet Ultrahochzuverlässigkeit und schnelle Schaltverzögerungs- sowie bidirektionaleleistung an. Die mms-Glasfaserschalter sind wahre Schaltungslösungen für optische Vernetzungsanwendungen.

Eigenschaften	Anwendungen
Bis 128 Kanäle	Ringnetz
Niedrige Einfügungsdämpfung	Fernüberwachung im optischen Netz
Parallelschnittstelle	Prüfung der optischen Komponente der Faser
Modularisierter Entwurf
Epoxy-Kleber geben auf Strahlengang frei

Leistungsangaben

Parameter	1XN
Einfügungsdämpfung (DB)	1<N≤12	16<N≤32	32<N≤64	64<N≤128
	Art: 0,8 maximal: 1,0	Art: 0,8 maximal: 1,0	Art: 1,2 maximal: 1,5	Art: 1,7 maximal: 2,0
Wellenlängenbereich (Nanometer)	850nm, 1260~1620nm
Funktionierende Wellenlänge (Nanometer)	850/1310/1550/1625
Wellenlängen-abhängiger Verlust (DB)	≤0.25
Kanal-Übersprechen (DB)	MM≥35 SM≥55
Rückflussdämpfung (DB)	MM≥30 SM≥50
Polarisations-abhängiger Verlust (DB)	≤0.05
Wellenlängen-abhängiger Verlust (DB)	≤0.25
Temperatur-abhängiger Verlust (DB)	≤0.25
Wiederholbarkeit (DB)	≤±0.02
Stromversorgung (V)	5,0 oder 12,0
Lebenszeit (Zeit)	≥10^7
Schalten Sie Zeit (Frau)	≤8
Sendeleistung (mW)	≤500
Betriebstemperatur (℃)	-20~+70
Lagertemperatur (℃)	-40~+85
Maß (Millimeter)	1<N≤12 (135×64×32)	12<N≤16 (184×78×36)	16<N≤32 (140×77.5×64)	31<N≤88 (184×156×66)
	88<N≤128 (184×220×66)	&nsbp;	&nsbp;	&nsbp;

1, Spezifikationen ändert möglicherweise ohne vorherige Ankündigung.

2, über Spezifikation sind für Gerät ohne Verbindungsstück.

Männliches Verbindungsstück DB-9 (max.1x8)

Pin nein.	Signal Name	Input/Output	Beschreibung
1	D0	Input	TTL, Kanalansteuerung biss 0
2	D1	Input	TTL, Kanalansteuerung biss 1
3	D2	Input	TTL, Kanalansteuerung biss 2
4	D3	Input	TTL, Kanalansteuerung biss 3
5	/RESET	Input	TTL, das niedrige Zurückstellen, zum von leve 0.Highh Durchschnitt-Kanalansteuerungsstückchen zu kanalisieren sind effektiv.
6	/READY	Onput	TTL, bereiten vor (High=Not bereit, Low=Ready).
7	FEHLER	Onput	TTL, Fehler (Fehler High=Error, Low=Not).
8	Boden	Input	Boden
9	+5VDC	Input	5.0±5% VDC Stromversorgung (maximale 550mA)

Kanalansteuerungs-Tabelle

Maximaler Kanal	Input								Aktiver Kanal
Maximaler Kanal	/RESET	D6	D5	D4	D3	D2	D1	D0	Aktiver Kanal
N=16	0	x	x	x	x	x	x	x	0 zurückgestellt
	1	x	x	x	0	0	0	0	COM-→ 1
		x	x	x	0	0	0	1	COM-→ 2
		x	x	x	0	0	1	0	COM-→ 3
		x	x	x	···	···	···	···	···
		x	x	x	1	1	1	1	COM-→ 16
