| GETRIEBE-BAND: | 1260 | 1625 Nanometer | REFLEXIONS-BAND: | 1644,5 | 1655,5 Nanometer |
|---|---|---|---|
| Verbindungsstück-Art: | SC LC | Optische Energie: | 27dBm |
| Einfügungsdämpfung (1260nm-1360nm): | DB 1,2 | Rückflussdämpfung (1260nm-1360nm): | DB 35 |
| Hervorheben: | FBG-Faser-Optikreflektor,Faser-Optikreflektor Sc LC,Gitter-Reflektor 1625nm Bragg |
||

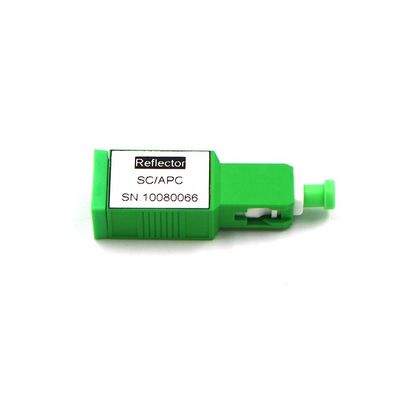

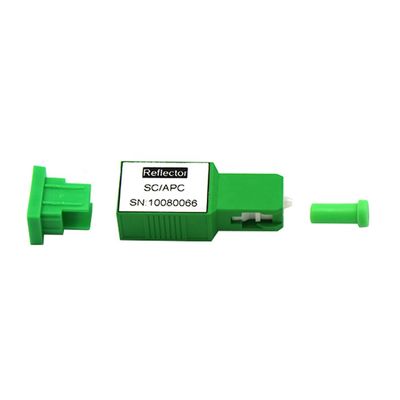

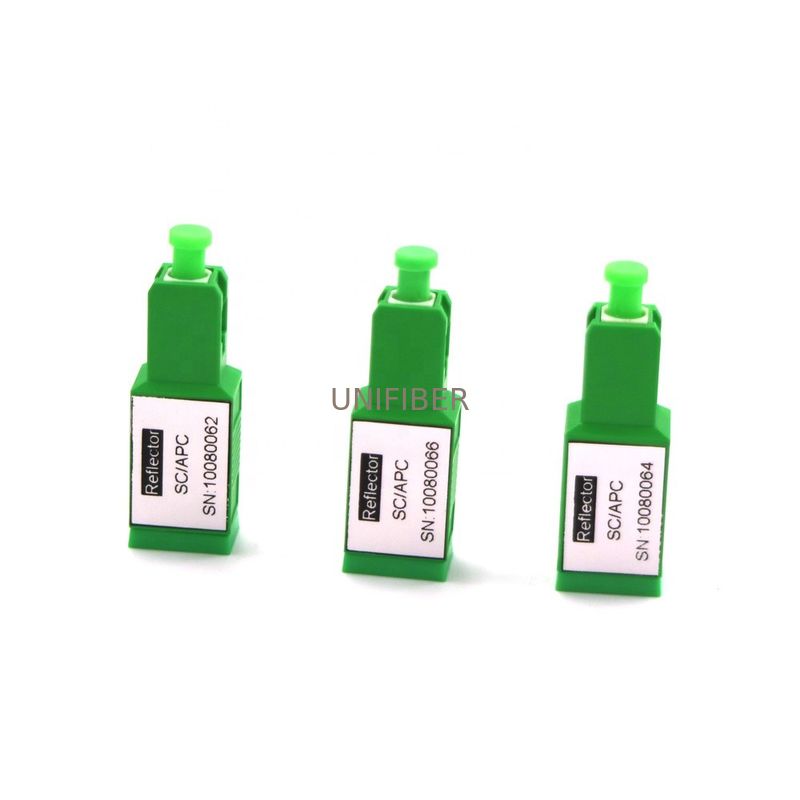

Sc FBG (Faser Bragg-Gitter) photoelektrisches Strichgitter-Reflektor 1260-1625nm
Faserreflektor, alias Faser Bragg-Gitterfilter, ist normalerweise am Ende die Vorderseite von ONU des optischen Netzes installiert. Kombiniert mit OTDR-Ausrüstung, kann es die Punkt-zu-Punkt- (PTP) oder Punkt-zu-Mehrpunkt Überwachung des Netzes (PTMP) der Lichtleitstrecke verwirklichen, die die Netzabweichung schnell und genau reflektieren kann; Der Reflektor der Sc-Zopffaser (FBG) hat die Vorteile der niedrigen Einfügungsdämpfung, des hohen Reflexionsvermögens, der bequemen Installation, des etc. und ist ein ideales optisches Gerät für Netzwerk-Link-Überwachung; Er ist auf PON-Netz, OTDR-Prüfung, zentraler Computerraumprüfung, FTTX und anderen Gebieten weitverbreitet.
EIGENSCHAFTEN
das Gitter, das in der Faser eingebettet wird, geben von der Umweltverschmutzung frei;
hohe Zuverlässigkeit, lange Lebenserwartung
Reflexionsvermögen ist für Bänder hoch, die blockiert werden müssen (über 99,5%), nah an Totalreflexion
Die Wellenlänge des Reflexionsbandes wird genau gesteuert (1643.5nm | 1656.5nm)
Im Bandpassrand des Überganges ist die Zone (weniger als 2nm) sehr schmal, dieser Bereich ist Allpass;
Unter Verwendung der allgemeinen Adapterstandardstruktur einfache Verbindung;
Spezifikation:
| Einzelteil | Einheit | Reflektor Sc FBG, Zopf-Art | ||
| Funktionierendes Band | Getriebeband | Nanometer | 1260~1625 | 1260~1600 |
| Reflexionsband | Nanometer | 1645~1655 | 1625~1650 | |
| Getriebeband | IL | DB | ≤1.4 @1260~1360nm | ≤1.4 @1260~1360nm |
| ≤1.4 @1460~1600nm | ≤1.4 @1460~1580nm | |||
| ≤2.0 @1600~1625nm | ≤2.0 @1580~1600nm | |||
| >21 @1645~1655nm | >21 @1620~1630nm | |||
| ORL | DB | >35 @1260~1360nm | >35 @1260~1360nm | |
| >35 @1460~1600nm | >35 @1460~1580nm | |||
| >25 @1600~1625nm | >25 @1580~1600nm | |||
| Reflexionsband | IL | DB | ≤1.0 @1645~1655nm | ≤1.0 @1620~1630nm |
| PDL | DB | ≤0.4 | ||
| Kräuselung | DB | ≤0.6 | ||
| TDL | DB | ≤0.5 | ||
| Maximale optische Energie | dBm | ≤27 | ||
| Zwingenart | / | PC oder APC | ||
| Faserart | / | Loses Rohr G657A1 und 900um | ||
| Übertragungsrichtung | / | In einer Richtung | ||
| Betriebstemperatur | ℃ | -20~+70 | ||
| Betriebsfeuchtigkeit | %RH | 5~95 | ||
| Lagertemperatur | ℃ | -40~+85 | ||
