Produktdetails:
Zahlung und Versand AGB:
|
| Faser: | Singlemode | Anwendung: | Rohr/Luft-/direkte Beerdigung |
|---|---|---|---|
| Faseranzahl: | 2-288 Kern | Paket: | Hölzerne Trommel |
| Struktur: | Angeschwemmtes loses Rohr | Gepanzert: | Gewölbtes Stahlband |
| Hervorheben: | PET Hüllen-gepanzertes Ausbruch-Kabel,Nicht metallisches gepanzertes Ausbruch-Kabel,GYXTW-Faser-Optiktransceiverkabel |
||

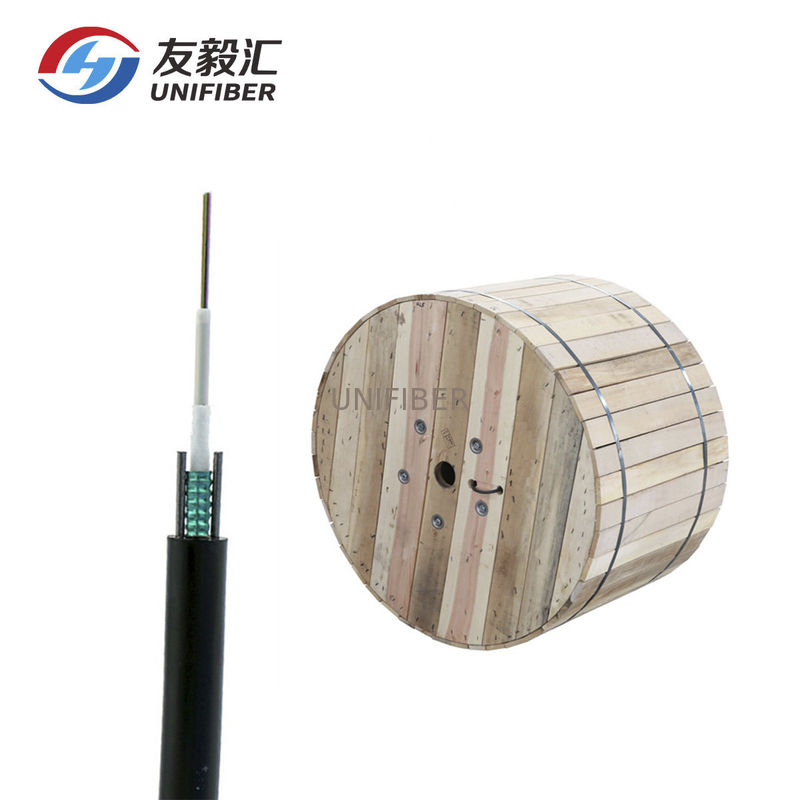

Gepanzerte nicht metallische Hülle im Freien GYXTW PET Monomode- G652D obenliegender Kern des Lichtwellenleiters 12/24/36/48
Die 250μm Faser wird in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird. Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt. Das Rohr wird mit einer Schicht PSP longitudinal eingewickelt. Zwischen dem PSP und losen Rohr wasser-blockierende wird das Material angewendet, um den Kabelvertrag zu halten und wasserdicht. Zwei parallele Stahldrähte werden an den zwei Seiten des Stahlbands gesetzt. Die parallelen Stahldrähte werden am Band mit zwei Seiten gesetzt. Das Kabel wird mit einer Hülle des Polyäthylens (PET) abgeschlossen.
Eigenschaften
Hochfestes loses Rohr, das die beständige Hydrolyse ist
Zwei parallele Stahldrähte stellen Dehnfestigkeit sicher
, Leichte und freundliche Installation mit kleinem Durchmesser
Zerquetschen Sie Widerstand und Flexibilität
Gute mechanische und Temperaturleistung
Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
PSP Vergrößerung feuchtigkeitsfest
Lagerung/Betriebstemperatur: -40℃~+70℃
Anwendung
Verwendbar im Rohr/in der Antenne
Faser-Parameter
| Nein. | Einzelteile | Einheit | Spezifikation | |
| G.652D | ||||
| 1 | Felddurchmesser | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | Manteldurchmesser | μm | 124.8±0.7 | |
| 3 | Umhüllungs-Nicht-Kreisförmigkeit | % | ≤0.7 | |
| 4 | Kernumhüllende Exzentrizität | μm | ≤0.5 | |
| 5 | Beschichtender Durchmesser | μm | 245±5 | |
| 6 | Beschichtende Nicht-Kreisförmigkeit | % | ≤6.0 | |
| 7 | Umhüllung-Beschichtungs-Exzentrizität | μm | ≤12.0 | |
| 8 | Kabel-Grenzwellenlänge | Nanometer | λcc≤1260 | |
| 9 | Verminderung (Maximum) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
Kabel-Parameter
| Einzelteile | Spezifikationen | |
| Faseranzahl | 2~24 | |
| Farbige beschichtende Faser | Maß | 250µm±15µm |
| Farbe | Blau, orange, grün, Brown, Grau, Weiß | |
| Loses Rohr | Maß | 2.10mm±0.05mm |
| Material | PBT | |
| Farbe | Natürlich | |
| Stärke-Mitglied | Durchmesser | 1.0mm |
| Material | Stahl | |
| Außenmantel | Maß | 8.0mm±0.1mm |
| Material | PET | |
| Farbe | Schwarz | |
Mechanische und Klimaeigenschaften
| Einzelteile | Vereinigen Sie | Spezifikationen |
| Tensio (Zeitdauer) | N | 600 |
| Spannung (kurzfristig) | N | 1500 |
| Zerstampfung (Zeitdauer) | N/10cm | 300 |
| Zerquetschen Sie (kurzfristig) | N/10cm | 1000 |
| Min. Biegungsradius (Dynamik) | Millimeter | 20D |
| Min. Biegungsradius (statisch) | Millimeter | 10D |
| Installations-Temperatur | ℃ | -20~+60 |
| Betriebstemperatur | ℃ | -40~+70 |
| Lagertemperatur | ℃ | -40~+70 |
Technischer Parameter
| Faseranzahl | Kabel-Durchmesser (Millimeter) | Kabel-Gewicht (kg/km) |
Dehnfestigkeit Lang/Kurzschluss Ausdruck (N) |
Zerstampfungs-Widerstand Lang/Kurzschluss Ausdruck (N/100mm) |
Verbiegen Radius statisch/Dynamik (Millimeter) |
| 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Übertragungscharakteristik | |||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
Max Attenuation (dB/km) (+20℃) |
850 Nanometer | 3,0 | 3,3 | ||
| 1300 Nanometer | 1,0 | 1,0 | |||
| 1310 Nanometer | 0,36 | 0,4 | |||
| 1550 Nanometer | 0,24 | 0,23 | |||
| Kabel-nette-weg Wellenlänge (Nanometer) | ≤1260 | ≤1450 | |||
