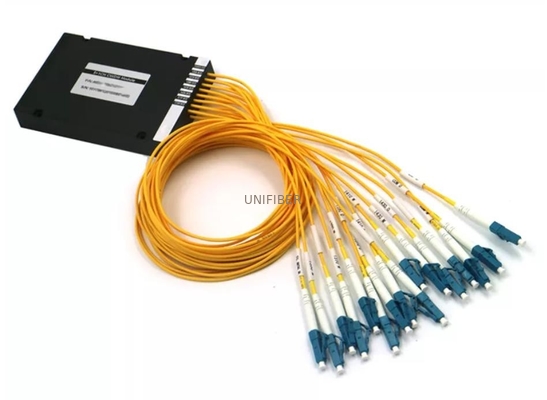

| Produkt: | Modul ABS CWDM MUX Demux | Nein von den Kanälen: | 4/6/8/12/18 Kanäle |
|---|---|---|---|

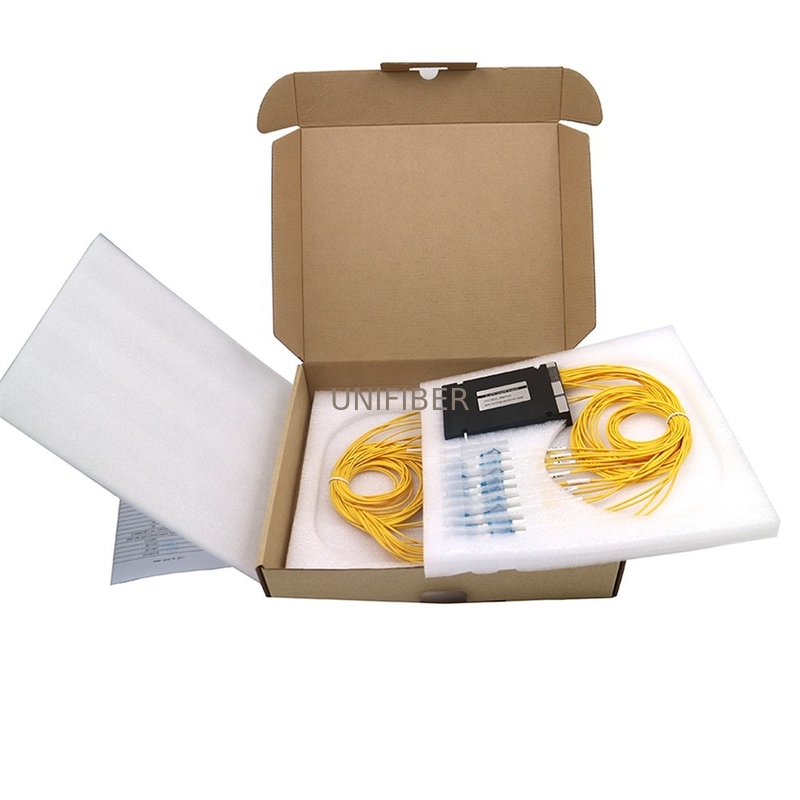

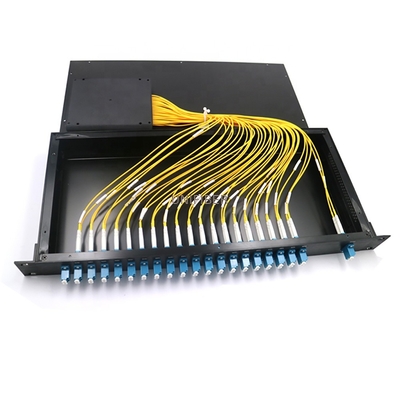

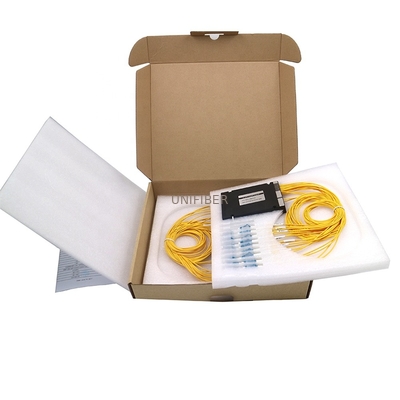

| Paket: | ABS Modul oder Gestell angebracht | Verbindungsstück: | LC/UPC |
| Konfiguration: | Mux/Demux | Wellenlänge: | 1270nm zu 1610nm (1261nm-1611nm) |
| Hervorheben: | Modul LC UPC CWDM MUX Demux,Niedriges Modul PDL CWDM MUX Demux,ABS Wellenlängen-Abteilungs-Mehrfachkoppler |
||
Die grobe Wellenlängen-Abteilungs-Mehrkanalausrüstung (CWDM) ist der Gebrauch des Faser-optischen Mehrfachkopplers zu den verschiedenen Wellenlängen von den Lichtsignalen, die zu einer einzelnen Glasfaser für Getriebe, an der Empfängerseite der Verbindung, mit der Faser gemultiplext werden, die, optisches Mehrfachkopplerfasermehrdeutiges zeichen in verschiedene Wellenlängen das Signal zerlegt wird, angeschlossen an das jeweilige empfangende Modul apparatus.100GHz CWDM Mux/Demux über einem einzelnen, oder Duplexeinmodenfaser ist ziemlich allgemein, Ihre Gesamtbandbreite zu verlängern. Sie bietet hohe Stabilität und Zuverlässigkeit an und hat Päckchengröße. Seine funktionierende Wellenlänge ist ab 1270 Nanometer zu 1610nm (1261nm-1611nm) die total 18 Kanäle mit 20nm Kanalabstand anbieten.
Eigenschaften
Niedrige Einfügungsdämpfung
Hohe Isolierung
Niedrige PDL
Kompaktbauweise
Gute Kanal-zukanaleinheitlichkeit
Breite funktionierende Wellenlänge:
Ab 1260 Nanometer zu 1620nm
Breite Betriebstemperatur:
Von -40°C zu 85°C
Hohe Zuverlässigkeit und Stabilität
Anwendungen
CWDM-System
PON-Netze
CATV-Verbindungen
| Parameter | Einheit | CWDM-Modul | ||||
| Wellenlängenbereich | Nanometer | 1260 | 1620 | ||||
| Kanal-Mitte-Wellenlänge | Nanometer | 1270 / 1290/…/1610 oder 1271/1291/… /1611 | ||||
| Kanalabstand | Nanometer | 20 | ||||
| Kanaldurchlassbereich | Nanometer | λc ± 7,5 | ||||
| Kanal nein. | λ | 18 | ||||
| Einfügungsdämpfung | DB | ≤0.8 | ≤1.5 | ≤2.5 | ≤5.2 | ≤6.4 |
| Nebenkanalisolierung | DB | ≥ 30 | ||||
| Nicht-angrenzende Kanal-Isolierung | DB | ≥ 40 | ||||
| Wärmebeständigkeit der Wellenlänge | nm/°C | ≤ 0,003 | ||||
| Wärmebeständigkeit der Einfügungsdämpfung | dB/°C | ≤ 0,005 | ≤ 0,007 | ≤ 0,008 | ||
| PDL | DB | ≤ 0,1 | ≤0.15 | ≤ 0,15 | ≤ 0,20 | ≤ 0,25 |
| Polarisationsmodusstreuung | ps | ≤ 0,1 | ≤ 0,15 | |||
| Richtdämpfung | DB | ≥ 50 | ||||
| Rückflussdämpfung | DB | ≥ 45 | ||||
| Optische Energie | mW | ≤ 500 | ||||
