40CH Athermal AWG 100Ghz DWDM Mux Demux Flachoberfläche C21~C60 LC/UPC 1U Rackmount

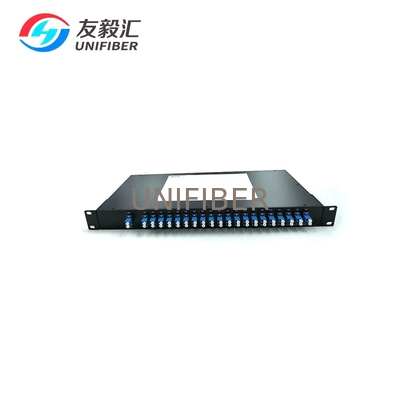

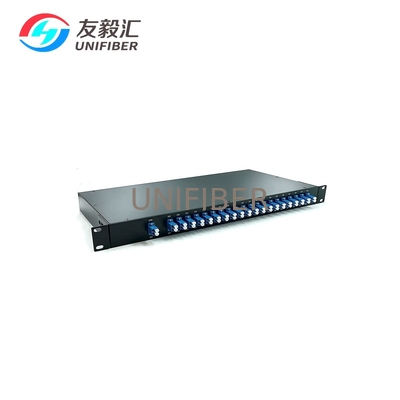

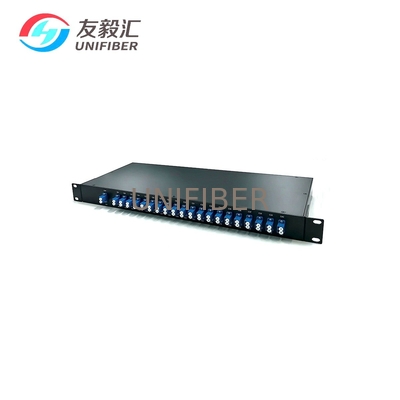

Großes Bild : 40CH Athermal AWG 100Ghz DWDM Mux Demux Flachoberfläche C21~C60 LC/UPC 1U Rackmount

Produktdetails:

Herkunftsort:	China
Markenname:	Unifiber or OEM
Zertifizierung:	ROHS
Modellnummer:	40CH Athermal AWG 100Ghz DWDM Mux Demux

Zahlung und Versand AGB:

Min Bestellmenge:	10
Preis:	Verhandlungsfähig
Verpackung Informationen:	Blasen-Kasten
Lieferzeit:	5 bis 8 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	100 Stück/Tag

Kontakt

Ausführliche Produkt-Beschreibung

Erzeugnis:	100 GHz AAWG DWDM Mux Demux	Anzahl der Kanäle:	40 Kanäle
Ausstattung:	Mux+Demux	Erster Kanal:	C21 C22 C23...C59 C60 C61
Art der Faser:	0.9 mm	Verbindungsstück:	LC-UPC

40/48CH 100G Athermal AWG DWDM Mux/Demux-Modul in einem 1U-Rackmountist ein leistungsstarkes DWDM-Mux/Demox-Gerät, das mit einem Kanalintervall von 100 GHz arbeitet, ohne dass Temperaturstabilisierung erforderlich ist.Die planar verarbeiteten Silizium-on-Silizium-Chips bestehen aus getrennten Wellenleitern, um mehrere Wellenlängen zu trennen oder zusammenzuführen.Athermische AWG ermöglichen das Multiplexieren und Demultiplexieren von DWDM-Signalen über einen breiten Betriebstemperaturbereich, ohne dass Heizantrieb und Überwachungselektronik erforderlich sind.Diese AWG bieten einen geringen Einsatzverlust,exzellente Kanalisolation, einfache Verarbeitung der Faser und langfristige Zuverlässigkeit in einem kompakten Paket.

Eigenschaften

MUX/DEMUX-Funktionalität
Kompaktes Paket
Mehrkanalnummer
Telcordia GR-1209/1221 entspricht
Athermische Konstruktion, keine elektrische Energie erforderlich
Niedriger Einfügungsverlust, niedriger PDL, hohe Kanalisolation

Anwendung

DWDM-Übertragung
Netzwerke für die Großstadt
Fernstreckennetzwerke
PON-Netzwerke
Bausteine für ROADM
Bausteine für VMUX

Spezifikation

Parameter	Spezifikation			Einheiten	Anmerkungen
Parameter	Min.	Typ	Maximal	Einheiten	Anmerkungen
Abstand zwischen den Kanälen	100			GHz
Nummer des Kanals	40/48			Kanäle
Kanalfrequenzen	ITU-Gitter			THz
Verfügbarer Kanalfrequenzbereich	191.70		196.40	THz
Kanalpassband	- 12 Jahre.5		+12. Das ist nicht wahr.5	GHz
Kanalpassband	- Oh, nein, nein.10		+0. Das ist alles.10	m
Genauigkeit der Wellenlänge in der Mitte	- Oh, nein, nein.05		+0. Das ist alles.05	m
Einsetzungsverlust			5.5	dB	@Zentrumwellenlänge
Einsetzungsverlust			6.0	dB	Volle Bandbreite
Passband Ripple		1.0	1.5	m	Volle Bandbreite
Bandbreite @1,0 dB	0.32			m
Bandbreite @ 3,0 dB	0.58			m
Bandbreite @ 20 dB			1.20	m
Einheitlichkeit der Einsatzverluste bei der ITU			1.50	dB
Polarisierungsabhängige Verluste			0.5	dB
Isolierung des benachbarten Kanals	27	30		dB
Nicht benachbarte Kanalisolation	30	35		dB
Gesamter Kreuzgespräch	24	24		dB
Richtlinie	45			dB
Rücklaufverlust mit Steckverbindern	40	45		dB
Chromatische Dispersion	- 20		+20	PS/nm
PMD			0.5	ps
Optische Leistungsabwicklung des gemeinsamen Hafens			24	dBm

Kanal	Die ITU	Häufigkeit	Wellenlänge	Kanal	Die ITU	Häufigkeit	Wellenlänge
- Nein. Ich weiß nicht.	Kanal	THz	m	- Nein. Ich weiß nicht.	Kanal	THz	m
1	60	196	1529.553	25	36	193.6	1547.715
2	59	195.9	1530.334	26	35	193.5	1548.515
3	58	195.8	1531.116	27	34	193.4	1549.315
4	57	195.7	1531.898	28	33	193.3	1550.116
5	56	195.6	1532.681	29	32	193.2	1550.918
6	55	195.5	1533.465	30	31	193.1	1551.721
7	54	195.4	1534.25	31	30	193	1552.524
8	53	195.3	1535.036	32	29	192.9	1553.329
9	52	195.2	1535.822	33	28	192.8	1554.134
10	51	195.1	1536.609	34	27	192.7	1554.94
11	50	195	1537.397	35	26	192.6	1555.747
12	49	194.9	1538.186	36	25	192.5	1556.555
13	48	194.8	1538.976	37	24	192.4	1557.363
14	47	194.7	1539.766	38	23	192.3	1558.173
15	46	194.6	1540.557	39	22	192.2	1558.983
16	45	194.5	1541.349	40	21	192.1	1559.794
17	44	194.4	1542.142	41	20	192	1560.606
18	43	194.3	1542.936	42	19	191.9	1561.419
19	42	194.2	1543.73	43	18	191.8	1562.233
20	41	194.1	1544.526	44	17	191.7	1563.047
21	40	194	1545.322	45	16	191.6
22	39	193.9	1545.322	46	15	191.5
23	38	193.8	1546.119	47	14	191.4
24	37	193.7	1546.917	48	13	191.3

AWGM	- Ich weiß.	×	×	×	- Ich weiß.	Ich bin nicht hier.	×	×
	Paket	Modul	Kanalraum	Passbandprofil	Kanal	Beginnen.	Kom	Pass
	Paket	Typ	Kanalraum	Passbandprofil	Zahl	Kanal	Kom	Pass
A=Athermal	1U = 1U	M=Mux	1=100 GHz	F=Flachoberfläche	32 = 32	C17=C17	0=Nichts	0=Nichts
A=Array	2U = 2U	D=Demux	2=50 GHz	G=Gauss	40 = 40	C21=C21	1=FC/UPC	1=FC/UPC
W=Wellenlänge	ST=Box	1=Mux und Demux			48 = 48		2=FC/APC	2=FC/APC
G=Grating							3=SC/UPC	3=SC/UPC
M=Module							4=SC/APC	4=SC/APC
							5=LC/UPC	5=LC/UPC
							6=LC/APC	6=LC/APC
