Produktdetails:
Zahlung und Versand AGB:
|

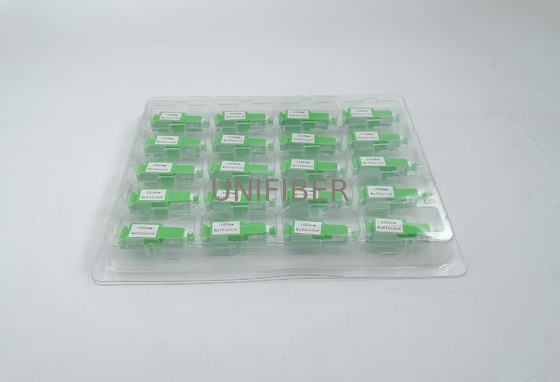

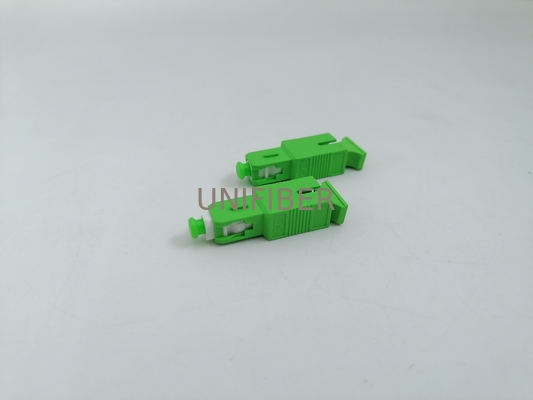

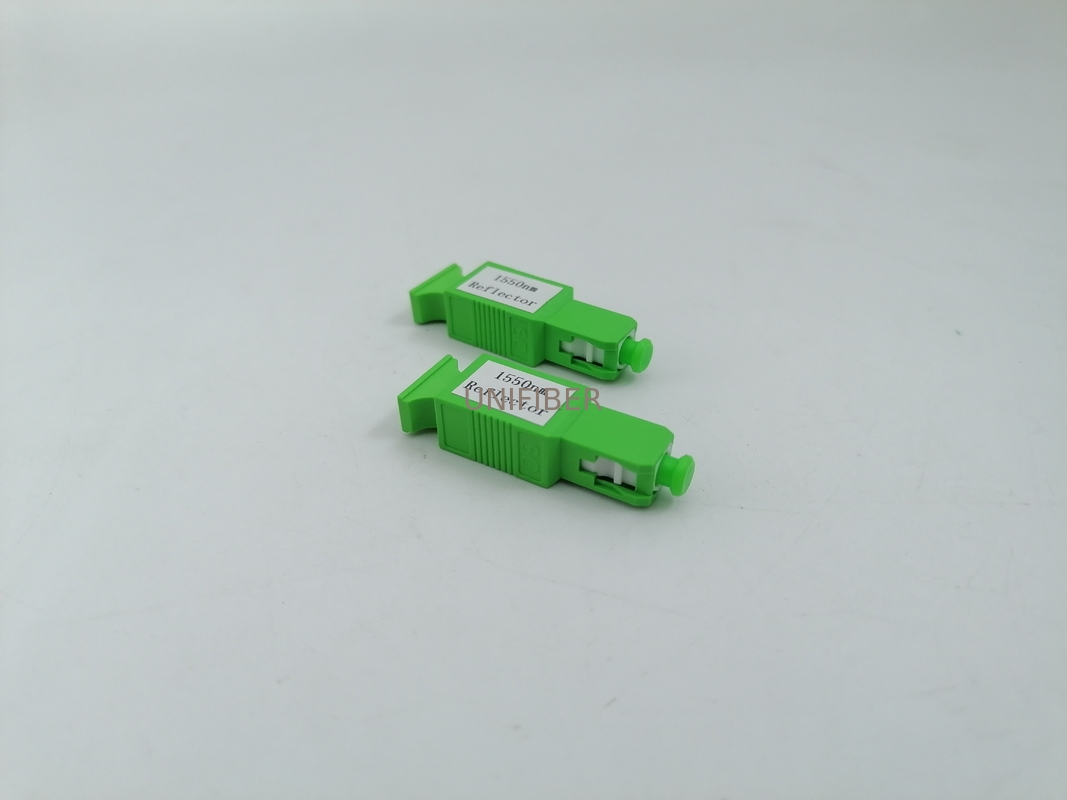

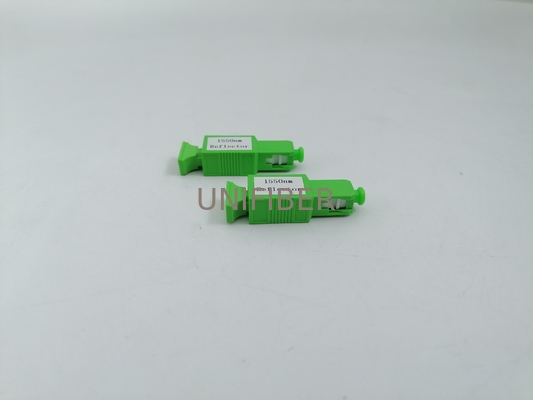

| Product: | 1650nm OTDR FBG Fiber Optic Reflector | Operation Wavelength: | 1650nm |
|---|---|---|---|
| Material: | Plastic / Metal | Connector: | SC/APC male/female |
| Insertion loss(1260nm-1360nm): | 1.2 dB | Return loss(1260nm-1360nm): | 35 dB |
Der OTDR-Reflektor befindet sich auf der gesamten Seite der optischen Netzwerk-Einheit (ONU) eines passiven optischen Netzwerks (PON), das das Prüfsignal vom OTDR auf der Seite des optischen Leitungsterminals (OLT) widerspiegelt.Während das Verkehrssignal des PON-Systems mit sehr geringen Verlusten durch den Reflektor gehtDer OTDR-Reflektor dient dazu, die Empfindlichkeit des OTDR für die Überprüfung der optischen Kontinuität eines Abonnenten und die Fehlerbehebung zu erhöhen.
Eigenschaften
Niedriger Einsetzverlust und Reflexionsfähigkeit bei Verkehrswellenlängen
Hohe Reflexionsfähigkeit bei Prüfwellenlänge
Einfach zu installieren
Außergewöhnliche Zuverlässigkeit und Umweltstabilität
Kompatibel mit GPON, EPON, GEPON
Anwendung
FTTX-Netz
Fehlerbehebung von FTTX
Spezifikation
| Parameter | Spezifikation | ||
| Wellenlänge (Rang) | Passband | 1260 ~ 1360 & 1460 ~ 1600 & 1600 ~ 1625 | |
| Spiegelband | 1644.5~1655.5 | ||
| Einfügungsverlust (dB) | Passband @1260-1360 | ≤ 14 | |
| Passband @1460-1600 | ≤ 14 | ||
| Passband @1600-1625 | ≤ 3.4 | ||
| Reflect Band @1644.5~1655.5 | ≥ 21 Jahre | ||
| Rückkehrverlust (dB) | Reflect Band @ 1260-1360 | ≥ 35 | |
| Reflect Band @ 1460-1600 | ≥ 30 | ||
| Reflect Band @1600~1625 | ≥ 20 | ||
| Reflect Band @1644.5~1655.5 | ≤ 10 | ||
| Polarisierungsabhängige Verluste (dB) | ≤ 03 | ||
| TDL (dB) | ≤ 05 | ||
| Ripple (dB) | ≤ 05 | ||
| Maximale optische Leistungsübertragung (dBm) | 27 | ||
| Steckzeit (Zeiten) | 500 | ||
| Eingangs-/Ausgangsanschlüsse | *SC/APC | ||
*Anmerkung: SC/UPC, LC/UPC und LC/APC sind auf Anfrage erhältlich.
