40CH PM AAWG-Modul Gaussian C21~C60 FC/APC Langsam arbeitende Achse

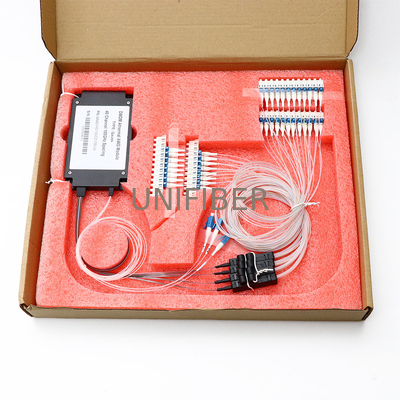

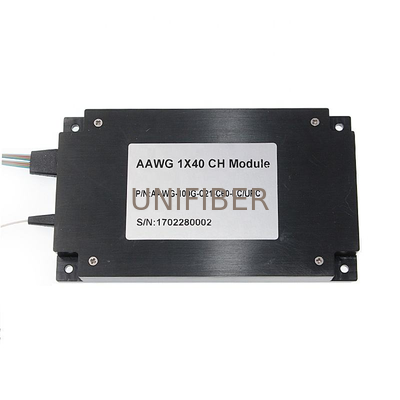

Großes Bild : 40CH PM AAWG-Modul Gaussian C21~C60 FC/APC Langsam arbeitende Achse

Produktdetails:

Herkunftsort:	China
Markenname:	Unifiber or OEM
Zertifizierung:	ROHS
Modellnummer:	PM AAWG Athermisches AWG-Modul

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	Verhandlungsfähig
Verpackung Informationen:	Karton
Lieferzeit:	3~5 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	500 Stück/Tag

Kontakt

Ausführliche Produkt-Beschreibung

Produkt:	40CH PM AWG-Modul	Anzahl der Kanäle::	40CH
Wellenlänge:	C21 bis C60	Kanalabstand:	100G
Filter-Form:	Flat Top oder Gaussian	Ein-/Aus-Anschluss:	LC/UPC
Faserlänge:	0,5 m, 1 m, 1,5 m, 2 m	Paket:	Modul- oder Rackmontage
Hervorheben:	40CH PM AAWG-Modul Gaussian C21-C60 , Wellenlängendivision Multiplexer FC/APC , Arbeitsmodul PM AAWG mit langsamer Achse

40CH PM AAWG Modul Gauß C21~C60 FC/APC langsame Achse Betrieb

Polarisationserhaltendes Faser-PM-AAWG-Modul ist ein Planar-Lightwave-Circuit-(PLC)-Gerät, das Dutzende von Wellenlängen im C-Band (1525-1565nm) mit ultrafeinem Abstand von bis zu 50GHz (0,4nm) multiplexen oder demultiplexen kann. Auf Siliziumwellenleitertechnologie aufgebaut und mit PM-Faser-Pigtails integriert, liefert es Flat-Top- oder Gaußsche Filterung für kohärente Telekommunikations-, Datacom- und Testsysteme.

Hauptmerkmale

Bis zu 96 Kanäle bei 50GHz/100GHz/150GHz Abstand
Geringer Port-Einfügedämpfung, hohe Isolation
Kompakte 1U Rack-Montage oder Gehäuseoptionen
C-Band ITU-Rasterkompatibilität
Umweltzuverlässigkeit

Anwendungen

Kohärenter optischer Transport — 100G/400G/800G DWDM-Systeme
Data Center Interconnect (DCI)
Dichte optische Kommunikationsnetze
Optische Verstärker & EDFA-Systeme
Optische Prüfung & Messung
Polarisationsabhängige optische Plattformen

Technische Spezifikationen

Parameter	Einheit	Wert
Betriebswellenlänge	nm	1525~1565
Mittelwellenlänge	nm	ITU-Raster (C13 ~C64) oder kundenspezifisch
Kanalport	nm	32,40 \| 32,40,44,48,60 \| 80,88,96
Kanalabstand	nm	150GHz (1,2nm) \| 100GHz (0,8nm) \| 50GHz(0,4nm)
Kanal-Passband	Min	nm	±0,11 \| ±0,11 \| ±0,05
Technologie	-	Flat-Top \| Flat-Top \| Gauß \| Flat-Top
Passband bei 1dB	Min	nm	0,92 \| 0,38 \| 0,2 \| 0,2
Passband bei 3dB	Min	nm	1,2 \| 0,58 \| 0,4 \| 0,26
Port-Einfügedämpfung	Max	dB	5,5 \| 5,5 \| 3,8 \| 6,0
Isolation benachbart	Min	dB	≥11 \| ≥25 \| ≥27 \| ≥25
Isolation nicht benachbart	Min	dB	≥23 \| ≥29 \| ≥30 \| ≥29
Gleichmäßigkeit	Max	dB	1,5
Welligkeit	Max	dB	0,5 \| 0,5 \| 1,5 \| 0,5
Extinktionsverhältnis	Min	dB	18 \| 18 \| 18 \| 16
Rückflussdämpfung	Min	dB	40
Direktivität	Min	dB	50
Leistungsbelastbarkeit	Max	mW	300
Fasertyp	-	PM 1550 Faser
Fasermantel	µm	250 µm / 900 µm lose Hülse
Faser zu Fan-out Länge	L1	mm	500
Fan-out zu Steckerlänge	L2	mm	500
Stecker	-	LC/UPC oder kundenspezifisch
Abmessungen (HxBxT)	mm	120x70x11,482x250x44, 482x230x44
Betriebstemperatur	°C	-5~65
Lagertemperatur	°C	-40~85
